ОБОРУДОВАНИЕ - СКАНЕРЫ ДЛЯ VOLVO

Volvo VIDA DiCE - Дилерский сканер для легковых автомобилей Volvo на базе ПК (подключение к ПК через USB или Bluetooth). Новый оригинальный. В наличии. ЦЕНА СНИЖЕНА!

X-431 (K1) - Cканер для диагностики VW, Audi, Seat, Skoda, BMW, Mercedes, EuroFord, Opel, Peugeot, Renault, Fiat, Volvo, Citroen, Porsche, Land Rover, Mitsubishi, Toyota, Honda, Nissan, Mazda, Subaru, Daewoo, Hyundai, Kia, Chrysler, Dodge, GM, Xinkai, Great Wall, OBD-II, встроенный принтер

ПОЛЕЗНЫЕ ССЫЛКИ НА БЕСПЛАТНЫЕ РЕСУРСЫ ИНТЕРНЕТ ПО VOLVO

Частный сайт по Volvo 850 - очень много полезной информации по диагностике и ремонту 850. Есть полезная информация и по другим моделям Volvo - S/V/C70, S80 ...

Руководство по ремонту Volvo (модели 440, 460, 480) - сайт будет очень полезен для владельцев этих моделей Volvo

Полезное, в том числе и для диагностики и ремонта, FAQ по Volvo на сайте вольво-клуба

Еще один полезный FAQ по Volvo, но на английском

Еще один сайт с полезной технической информацией по Volvo

VOLVO

Другие марки

ИНФОРМАЦИЯ ПО САМОДИАГНОСТИКЕ
Диагностические разъемы - внешний вид, расположение, назначение выводов

Типы применяемых на Volvo диагностических разъемов:

№	Внешний вид	Краткое описание	Марки и года (ориентировочно)	Подробная информация
1		диагностический разъем Volvo старого типа с кнопкой, проводом и лампочкой	все модели 1985-1995 г.	Назначение выводов и расположение
2		16-ти контактный разъем OBD-II в форме трапеции	все модели после 1996 г.	Назначение выводов и расположение

Тип разъема №2 - 16-ти контактный разъем OBD-II в форме трапеции

Марки и года (ориентировочно): все модели после 1996 г.

Назначение выводов диагностического разъема

Вывод		Назначение
2		J1850 Шина+
4		Заземление кузова
5		Сигнальное заземление
6		Линия CAN-High, J-2284
7		К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
10		J1850 Шина-
14		Линия CAN-Low, J-2284
15		L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16		Питание +12В от АКБ

Типичное расположение: в салоне под торпедой со стороны водителя

Внешний вид

Примеры расположения разъема на отдельных моделях автомобилей Volvo

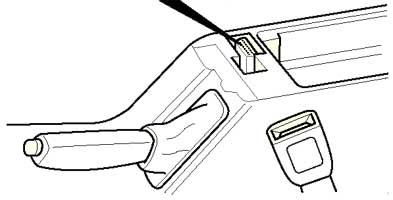

Volvo C70 (1997-1999 гг.)

Расположение: в салоне, над ручником, внутри переднего подлокотника. Для доступа открыть подлокотник и снять крышку с разъема

Volvo V70 (1997-1999 гг.)

Volvo S70 (1997-1999 гг.)

Volvo 850 (1995-1997 гг.)

Расположение: в салоне, перед ручкой КПП

Volvo 960 (1995-1997 гг.)

Расположение: рядом с ручником

ИНФОРМАЦИЯ ПО САМОДИАГНОСТИКЕ
Справочник кодов неисправностей (DTC) Volvo

Введите код неисправности для поиска

Правила ввода: 1. Регистр при вводе кода значения не имеет, 2. Код неисправности должен быть введен полностью, с буквами (если они есть), 3. Буквы надо вводить с английской раскладкой клавиатуры.
