ИНФОРМАЦИЯ ПО САМОДИАГНОСТИКЕ
Диагностические разъемы - внешний вид, расположение, назначение выводов

Типы применяемых на Toyota диагностических разъемов:

Внешний видКраткое описаниеМарки и года (ориентировочно)Подробная информация
1 17-ти контактный прямоугольный разъем часть моделей до 1990 г. Назначение выводов и расположение

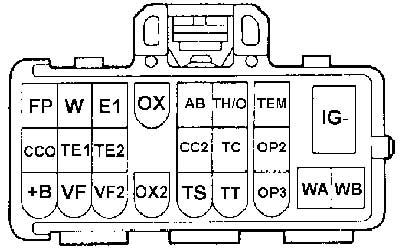

2 20-ти контактный прямоугольный разъем часть моделей после 1990 г. Назначение выводов и расположение
3 17-ти контактный полукруглый разъем часть моделей после 1990 г. Назначение выводов и расположение
4 16-ти контактный разъем OBD-II в форме трапеции в салоне часть моделей после 1998 г. Назначение выводов и расположение




Тип разъема №4 - 16-ти контактный разъем OBD-II в форме трапеции в салоне

Марки и года (ориентировочно): часть моделей после 1998 г.

Назначение выводов диагностического разъема

 Вывод     Назначение
2    J1850 Шина+
4    Заземление кузова
5    Сигнальное заземление (вывод может отсутствовать)
6    Линия CAN-High, J-2284
7    К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
9    На некоторых моделях (в частности, Avensis прим. 1999-2001 гг.) - первичное зажигание
10    J1850 Шина-
11    OP1
12    Вывод Ts для выполнения спец. действий по системе VSC
13    TC - Timing Check - Вывод для отключения корректировки УОЗ для проверки базового угла (?) или вывод для считывания медленных кодов самодиагностики ABS
14    Линия CAN-Low, J-2284
15    L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16    Питание +12В от АКБ

Типичное расположение: в салоне под торпедой со стороны водителя

Внешний вид

Примеры расположения разъема на отдельных моделях автомобилей Toyota

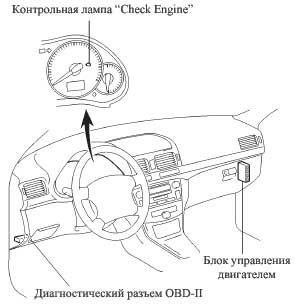

Toyota Avensis (после 2003 г. включительно)

Расположение: под торпедой

Toyota Sequoya (2001 г.)

Расположение: под торпедой, в районе правой ноги водителя

Toyota Camry (после 2002 г. включительно)

Расположение: под торпедой

Toyota Land Cruiser (2000 г.)

Расположение: под торпедой, в районе правой ноги водителя

Toyota RAV-4 (2000-2003 гг.)

Расположение: под торпедой, с левой стороны

Toyota Camry (1997-2001 гг.)

Расположение: под торпедой, с левой стороны


ИНФОРМАЦИЯ ПО САМОДИАГНОСТИКЕ
Справочник кодов неисправностей (DTC) Toyota

Введите код неисправности для поиска

Правила ввода: 1. Регистр при вводе кода значения не имеет, 2. Код неисправности должен быть введен полностью, с буквами (если они есть), 3. Буквы надо вводить с английской раскладкой клавиатуры.
