ИНФОРМАЦИЯ ПО САМОДИАГНОСТИКЕ
Диагностические разъемы - внешний вид, расположение, назначение выводов

Типы применяемых на Seat диагностических разъемов:

Внешний видКраткое описаниеМарки и года (ориентировочно)Подробная информация
1 два 2-х контактных разъема (черный и белый) Seat Toledo (1L) Назначение выводов и расположение
2 16-ти контактный разъем OBD-II-VAG в форме трапеции все модели после Seat Toledo (1L) Назначение выводов и расположение


Тип разъема №2 - 16-ти контактный разъем OBD-II-VAG в форме трапеции

Марки и года (ориентировочно): все модели после Seat Toledo (1L)

Назначение выводов диагностического разъема

 Вывод     Назначение
1    Зажигание, шина 15
2    J1850 Шина+
3    К-линия диагностики части систем на Porsche Cayenne (до 05/2006)
4    Заземление кузова, шина 31
5    Сигнальное заземление
6    Линия CAN-High высокоскоростной шины CAN Highspeed
7    К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
8    Линия CAN-High низкоскоростной шины CAN Lowspeed
9    Линия CAN-Low низкоскоростной шины CAN Lowspeed
10    J1850 Шина-
14    Линия CAN-Low высокоскоростной шины CAN Highspeed
15    L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
16    Питание +12В от АКБ, шина 30

Типичное расположение: в салоне под торпедой со стороны водителя

Внешний вид

Примеры расположения разъема на отдельных моделях автомобилей Seat

[Без фото]

Seat Inca (1996-2003 гг.)

Расположение: см. данные по Seat Ibiza/Cordoba

[Без фото]

Seat Arosa (1997-2004 гг.)

Расположение: см. данные по VW Lupo 1998-2006

Seat Alhambra (1997-2010 гг.)

Расположение: под (за) пепельницей в центральной консоли

Seat Leon/Toledo (1999-2006 гг.)

Расположение: внизу центральной консоли (под пепельницей), за заглушкой

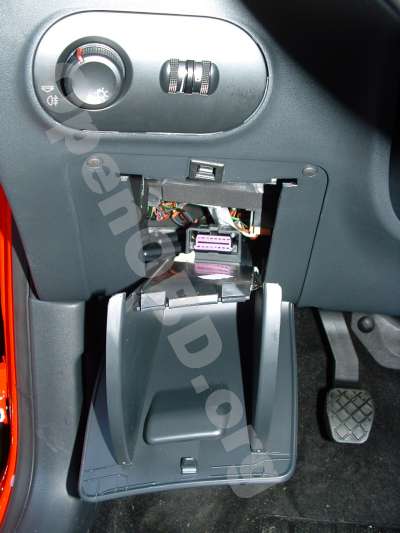

Seat Ibiza (2002-2010 гг.)

Расположение: за ящичком для мелочей в левой стороне торпеды. Для доступа снять крышку ящика

[Без фото]

Seat Ibiza/Cordoba (1999-2001 гг.)

Расположение: за пепельницей (?)

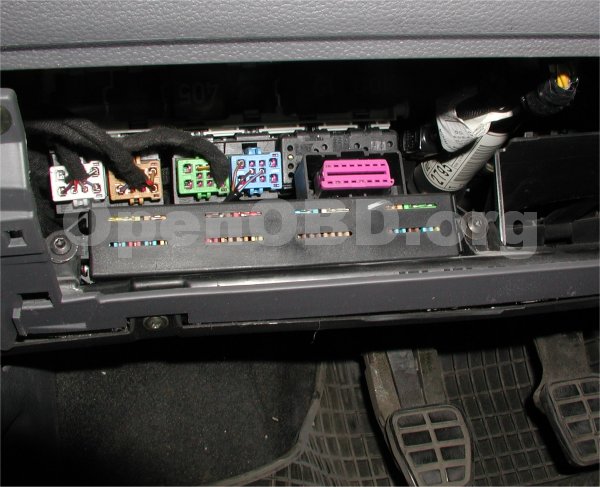

Seat Ibiza/Cordoba (1996-1999 гг.)

Расположение: вариант 2 - посередине в салонном блоке предохранителей под рулевой колонкой. Для доступа откройте вниз крышку блока предохранителей

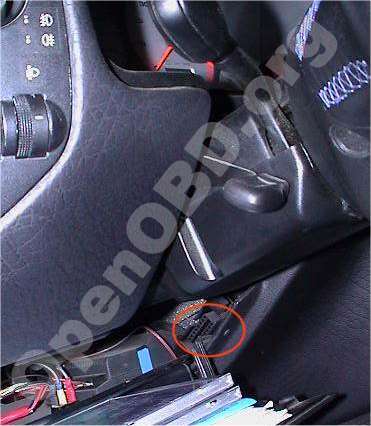

Seat Ibiza/Cordoba (1996-1999 гг.)

Расположение: вариант 1 - справа в салонном блоке предохранителей под рулевой колонкой. Для доступа откройте вниз крышку блока предохранителей

Seat Altea/Toledo (2004-2010 гг.)

Расположение: слева-внизу от рулевой колонки, под крышкой салонного блока предохранителей
