MAZDA

Другие марки

ИНФОРМАЦИЯ ПО САМОДИАГНОСТИКЕ
Диагностические разъемы - внешний вид, расположение, назначение выводов

Типы применяемых на Mazda диагностических разъемов:

№	Внешний вид	Краткое описание	Марки и года (ориентировочно)	Подробная информация
1		6-ти контактный прямоугольный и одноконтактный разъемы (система Mazda MECS)	часть моделей 1988-1995 г.	Назначение выводов и расположение
2		17-ти контактный разъем	часть моделей после 1996 г.	Назначение выводов и расположение
3		16-ти контактный разъем OBD-II в форме трапеции	часть моделей после 1996 г.	Назначение выводов и расположение

Тип разъема №2 - 17-ти контактный разъем

Марки и года (ориентировочно): часть моделей после 1996 г.

Назначение выводов диагностического разъема

Вывод		Назначение
FEN		Используется для считывания кодов самодиагностики двигателя
MEN		Используется для считывания кодов самодиагностики двигателя
TEN		Используется для считывания кодов самодиагностики двигателя
+B		Питание +12В
GND		Масса
FAT		Используется для считывания кодов самодиагностики АКПП
FBS		Используется для считывания кодов самодиагностики ABS
FAC		Используется для считывания кодов самодиагностики
FWS		Используется для считывания кодов самодиагностики
FSC		Используется для считывания кодов самодиагностики системы круиз-контроль
TAT		Используется для считывания кодов самодиагностики АКПП
TBS		Используется для считывания кодов самодиагностики ABS
TAC		Используется для считывания кодов самодиагностики кондиционера
TWS		Используется для считывания кодов самодиагностики
TSC		Используется для считывания кодов самодиагностики системы круиз-контроль
FAB		Используется для считывания кодов самодиагностики подушек безопасности
IG-		Выход с катушки зажигания - сигнал оборотов для подключения внешнего тахометра
GND		Масса
TFA		Используется для считывания кодов самодиагностики
F/P		Вывод реле бензонасоса (замыкание на массу включает бензонасос)
TAB		Используется для считывания кодов самодиагностики подушек безопасности

Типичное расположение: под капотом

Внешний вид

Примеры расположения разъема на отдельных моделях автомобилей Mazda

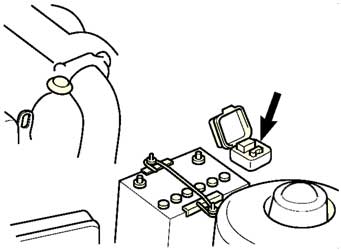

Mazda 626 (1997-2002 гг.)

Расположение: под капотом, рядом с аккумулятором

ИНФОРМАЦИЯ ПО САМОДИАГНОСТИКЕ
Справочник кодов неисправностей (DTC) Mazda

Введите код неисправности для поиска

Правила ввода: 1. Регистр при вводе кода значения не имеет, 2. Код неисправности должен быть введен полностью, с буквами (если они есть), 3. Буквы надо вводить с английской раскладкой клавиатуры.
