Программно-аппаратный комплекс Lambda Meter
Innovate motorsports LC-1
Программно-аппаратный комплекс Lambda Meter предназначен для измерения численного значения соотношения Воздух/Топливо (Air Fuel Ratio - AFR) или численного значения коэффициента λ (Лямбда) путём измерения уровня содержания кислорода в отработавших газах.

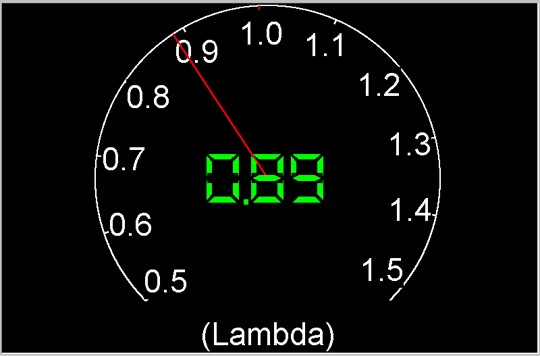

Комплекс состоит из широкополосного лямбда-зонда, контроллера и программного обеспечения. Для отображения измеренных значений в виде графика или численно, контроллер необходимо подключить к аналоговому входу осциллографа USB Autoscope II, USB Autoscope III, USB Autoscope IV, либо к COM-порту компьютера.
Lambda Meter характеризуется высоким быстродействием, что позволяет проводить измерения не только на установившихся режимах, но и на переходных режимах работы двигателя. Совместная работа комплекса Lambda Meter с осциллографами USB Autoscope II, USB Autoscope III, USB Autoscope IV позволяет сопоставить сигналы датчиков и исполнительных механизмов системы управления двигателем со значением соотношения Воздух/Топливо, что даёт возможность выявить отклонения характеристик датчиков, исполнительных механизмов и систем, влияющих на смесеобразование.
Комплекс может быть применён при проведении регулировки топливных систем любых типов (бензин, газ, дизельное топливо, спирт…). Наиболее актуальным является его применение для точной регулировки газобаллонного оборудования, карбюраторов, а так же для проведения тонкой настройки соотношения Воздух/Топливо при проведении чип-тюнинга бензиновых инжекторных автомобилей.

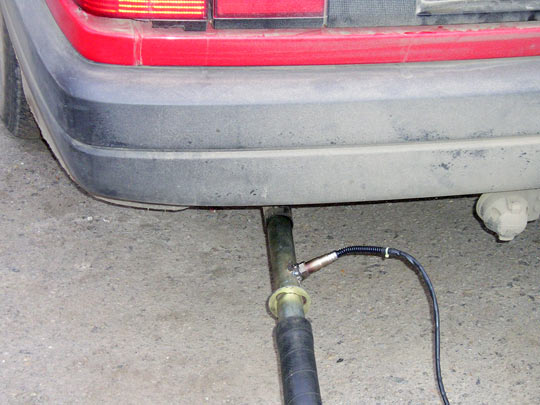

Порядок проведения измерений. Для проведения измерений, необходимо установить широкополосный лямбда-зонд в поток отработавших газов и подключить его к контроллеру. Повернуть держатель широкополосного лямбда-зонда так, чтобы датчик оказался в положении между 10:00 и 14:00 по шкале аналоговых часов.
Внимание: никогда не устанавливайте датчик ниже горизонтали, так как это может стать причиной скопления конденсата и как следствие, поломки датчика.
Подключить контроллер широкополосного лямбда-зонда к аккумуляторной батарее автомобиля и соединить его аналоговый выход с любым из аналоговых входов №1-4 осциллографа USB Autoscope II, USB Autoscope III, USB Autoscope IV, либо подключить контроллер к COM-порту компьютера и загрузить соответствующее программное обеспечение.
Гарантия на блок обработки сигналов - 6 мес. Гарантии на датчик кислорода - нет (только гарантия работы на момент поставки).
Комплект поставки:
- блок обработки сигналов Wideband Lambda Sensor Controller (оригинал Innovate motorsports);
- блок с кнопкой калибровки и аналоговым выходом для подключения осциллографа;
- широкополосный датчик кислорода;
- компакт-диск с документацией и ПО для ПК.
Пробозаборная насадка для выхлопной трубы в комплект поставки не входит и дополнительно не поставляется (предоставляется рекомендуемый чертеж).
Информация для заказа. Код товара - 4082. Цена комплекта - 22000 руб. с НДС.
