Автомобильный цифровой осциллограф USB Autoscope IV
(осциллограф Постоловского)

Цифровой осциллограф USB Autoscope IV (осциллограф Постоловского) является улучшенной версией USB Autoscope III и предназначен для просмотра, сохранения и анализа цифровых и аналоговых сигналов с электрических цепей автомобиля с целью поиска неисправностей в электронных системах автомобиля и диагностики механики бензиновых двигателей. Прибор подключается к ПК через USB-порт.


Основные отличия USB Autoscope IV от USB Autoscope III:

- встроенный адаптер зажигания;

- питание датчиков от прибора;

- удобная светодиодная подсветка на измерительных адаптерах;

- подставка-держатель для прибора и датчиков.

Возможности прибора

- Отображение осциллограмм сигналов датчиков и исполнительных устройств с одновременной записью и измерением исследуемого сигнала в реальном масштабе времени;

- Анализ осциллограмм первичного и вторичного напряжения. Отображение осциллограмм в режимах "парад", "растр", "наложение";

- Широкие возможности анализа параметров сигналов - определение максимального/минимального/среднего напряжения и разности напряжений, а также временных параметров сигнала - длительности импульса, частоты, скважности и фазы сигнала;

- Поддержка внешних встраиваемых программных модулей (Plug-In) для выполнения специфических тестов;

PlugIn Временные параметры - режим Длительность импульса

PlugIn "Временные параметры",
режим "Длительность импульса"

PlugIn Временные параметры - режим Скважность Частота

PlugIn "Временные параметры",
режим "Скважность, Частота"

- Измерение угла опережения зажигания (УОЗ) по осциллограмме давления в цилиндре (при наличии соответствующего датчика);

- Отображение графика разряжения для оценки состояния механики двигателя методом исследования характера изменения разрежения во впускном коллекторе, измерения уровня пульсаций давления газов в картере и в выхлопной трубе;

- Оценка относительной компрессии в цилиндрах двигателя на основании осциллограммы тока стартера (при наличии токовых клещей). Известно, что чем больше компрессия в цилиндре, тем больше амплитуда пульсаций тока стартера на такте сжатия в данном цилиндре;

- Автоматический анализ записанной осциллограммы на базе VBScript или JScript файлов с получением отчета, а также автоматической маркировки и комментирования характерных участков осциллограммы;

Скрипты анализатора

- Свободное переключение аналоговых входов (возможность подключения канала осциллографа к любому из физических входов "на лету");

- Возможность синхронизации по любому из 8 каналов осциллографа (анализатора) с выбором режима синхронизации по переднему или заднему фронту;

- Сохранение полученных данных в формате JPEG или бинарного файла;

- Возможность редактирования записанных сигналов;

- Возможность распечатки текущих или сохраненных осциллограмм на принтере;

- Возможность создания пользовательских настроек для часто используемых режимов;

- Прочие.


Прибор может работать в следующих режимах:

- режим аналогового осциллографа;

- режим цифрового анализатора;

- режим диагностики системы зажигания;

- график разряжения;

- режим диагностики системы газораспределения;

- режим измерения угла опережения зажигания;

- режим измерения временных параметров сигнала;

- измерение относительного расхода топлива;

- автоматический анализ осциллограмм.


Технические характеристики

Прибор может работать в двух режимах:

- режим 1-но, 2-х, 4-х, 8-ми канального аналогового осциллографа,

- режим цифрового (2-х) 4-х или 8-ми канального цифрового анализатора.

Режим аналогового осциллографа

Модель Autoscope IV
Количество аналоговых входов 8
Количество каналов осциллографа 1, 2, 4, 8 (по выбору)
Разрядность АЦП 12 бит
Диапазон измеряемого напряжения +/-6/30 В - 1-4й аналоговые входа
+/-60/300 В - 5-6й аналоговые входа
1-4й аналоговые входа при использовании
внешних входных делителей напряжения 1:10
+/-6 В - 7-8й аналоговые входа
Максимальная частота оцифровки 12,5 МГц - 1-но канальный режим
5 МГц - 2-х канальный режим
2,5 МГц - 4-х канальный режим
1,25 МГц - 8-ми канальный режим
Режим оцифровки непрерывный поток
Входное сопротивление 1 мОм

Режим цифрового анализатора

Модель Autoscope IV
Количество цифровых входов 9
Режимы работы 2-х, 4-х и 8-ми канальный анализатор
Максимальная частота оцифровки 100 МГц - 2-х канальный режим
50 МГц - 4-х канальный режим
25 МГц - 8-ми канальный режим
Режим оцифровки непрерывный поток
Входное сопротивление 10 кОм
>1 МОм при напряжениях (0...5В)
510 Ом при выходе за диапазон

Минимальные требования к компьютеру для Autoscope IV: Microsoft Windows 98SE/ME/2000/XP/Vista/7/8, Pentium IV, 2000 МГц, 1024 Мб ОЗУ, HDD 10 Гб UDMA 100, наличие USB 2.0 480 Мбит/с (HI-SPEED) порта.


Внимание! Ток потребления любого USB устройства не должен превышать 500mA. Ток потребления USB Autoscope IV в рабочем режиме составляет 180mA. Но, не смотря на это, при включении USB Autoscope IV на некоторых моделях компьютеров происходит снижение напряжения питания +5V шины USB компьютера - из-за сбоя в цепи питания шины USB компьютера, USB Autoscope IV не включается и не может в штатной комплектации работать на таких компьютерах. Решить данную проблему на таких компьютерах можно путем изменения настроек в BIOS, настроек в Windows, либо покупкой устройства USB-Hub или USB-удлиннителя с дополнительным питанием.

Базовая комплектация прибора

Центральный блок + питающий кабель + USB 2.0 A/B интерфейсный кабель + фиксатор USB кабеля (фото базового комплекта USB Autoscope IV) Центральный блок USB Autoscope IV
Датчик разряжения Dx -0.85…+0.15Bar (фото применения на а/м) Датчик разряжения Dx
Датчик первого цилиндра Sync для синхронизации цилиндров (фото применения на а/м) Датчик первого цилиндра Sync для синхронизации цилиндров

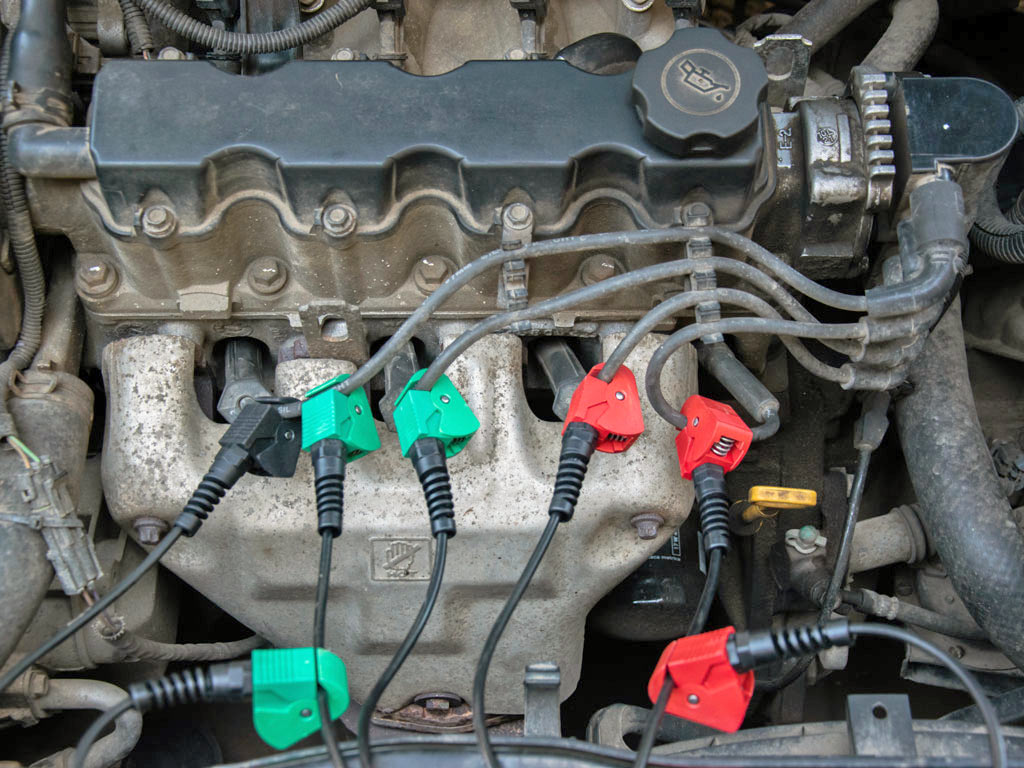

Кабели и датчики для диагностики DIS-систем (фото применения на а/м) Кабели и датчики для диагностики DIS-систем
Универсальный накладной ёмкостной датчик Cx-M (фото применения на а/м) Универсальный накладной ёмкостной датчик Cx-M
Универсальный накладной индуктивный датчик Lx-M (фото применения на а/м) Универсальный накладной индуктивный датчик Lx-M
Датчик давления в цилиндре Px 35 для диагностики механики двигателя на холостом ходу -0.95…+35 Bar (фото применения на а/м) Датчик давления в цилиндре Px 35
Удлинитель Px Longer для датчика давления в цилиндре Px (фото применения на а/м) Удлинитель Px Longer для датчика давления в цилиндре Px
Комплект универсальных кабелей - 4 штуки (фото применения комплекта) Коплект универсальных кабелей

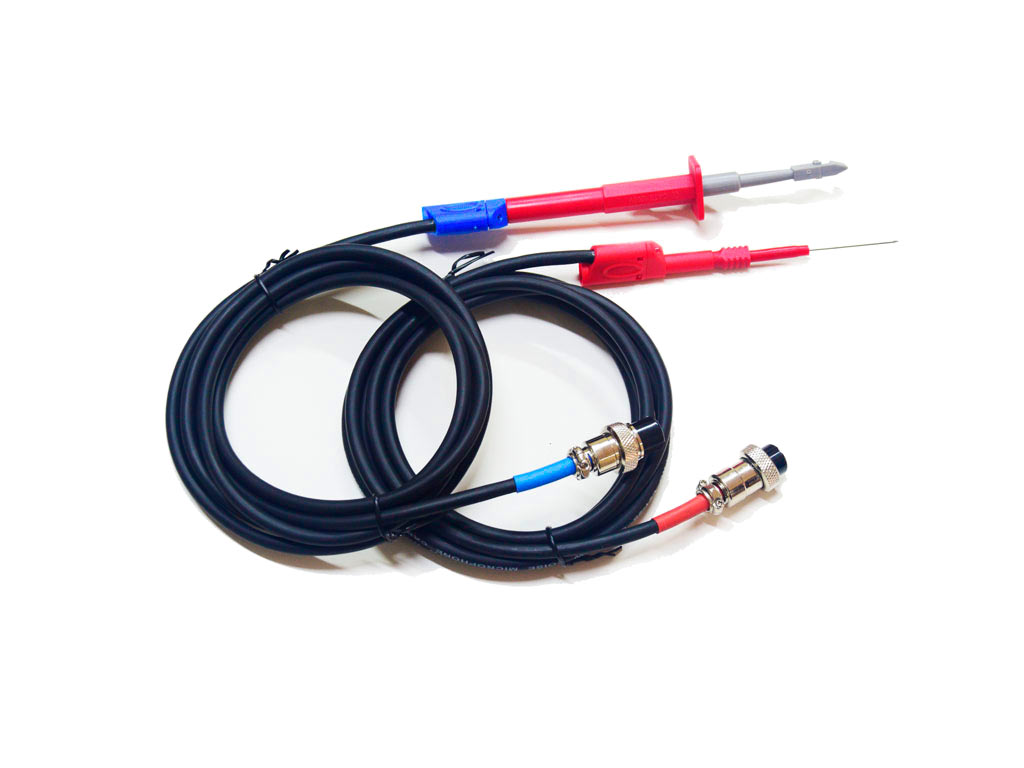

Комплект измерительных адаптеров - 4 штуки (светодиодная подсветка) (фото применения комплекта) Комплект измерительных адаптеров

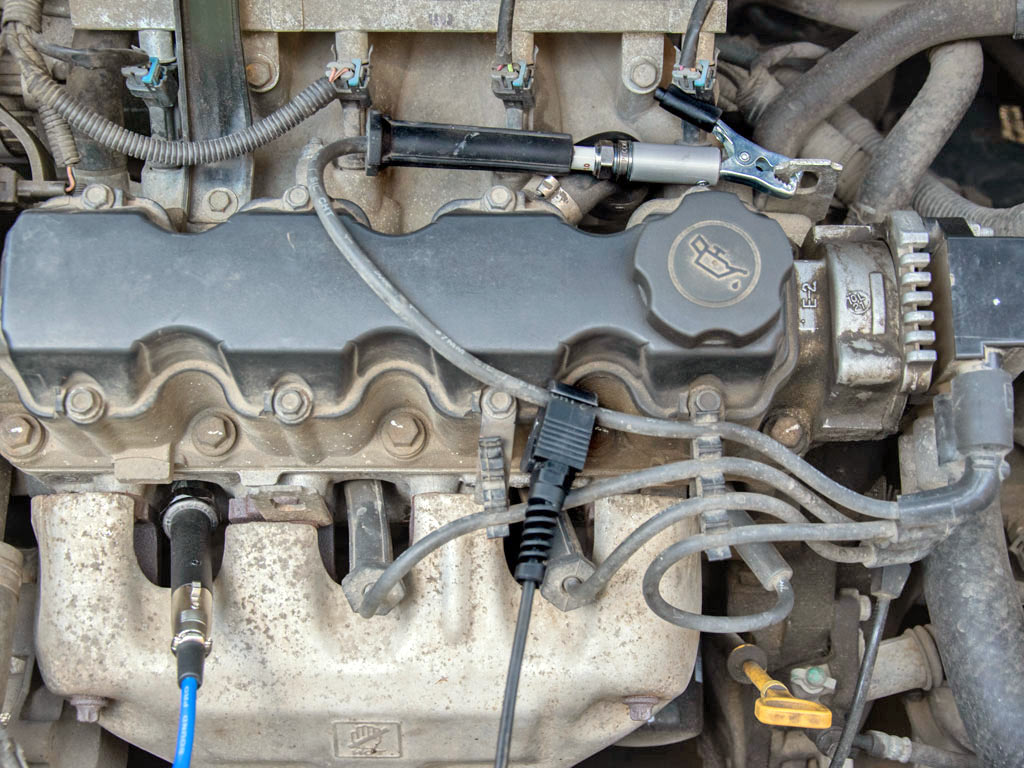

Spark Gap высоковольтный искровой разрядник (фото применения на а/м) Spark Gap высоковольтный искровой разрядник
Комплект пробников-игл - 4 штуки (фото применения комплекта) Комплект пробников-игл
Комплект пробников-зажимов прокалыватель - 2 штуки (фото применения комплекта) Комплект пробников-зажимов прокалыватель
Комплект пробников-зажимов крокодил - 2 штуки (фото применения на а/м) Комплект пробников-зажимов крокодил
Комплект проводов-удлинителей - 4 штуки (фото применения комплекта) Комплект проводов-удлинителей
CD с программным обеспечением и документацией CD с программным обеспечением и документацией
Подставка-держатель для прибора (фото) Подставка-держатель

USB Autoscope IV - цена базового комплекта - 81000 руб. с НДС (код товара - 4890)


Дополнительные опции

Код товара Описание опции Внешний вид Цена с НДС,
руб.

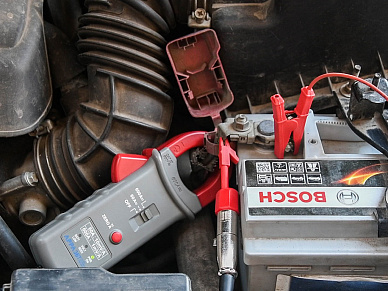

3192 Токовые клещи APPA-32 - служат для измерения больших токов (до 600 А), например, тока стартера. Также необходимы при проведении теста "Относительная компрессия"

5400
4687 Токовые клещи CTi-M - служат для измерения малых токов в диапазоне: -50A…+50A (100mV/A). Минимальный измеряемый ток 100 mA. Диаметр захвата проводника 4 mm. С кнопкой автоматической калибровки нуля.

5900
4685 Laser внешний оптический датчик коленвала - служит для диагностики при помощи скрипта CSS двигателей, не оснащённых штатным датчиком коленвала

5900
4922 Усилитель заряда - предназначенный для усиления сигнала от датчика ПД-4/ПД-6

4000
4921 Датчик пьезоэлектрический ПД-4/ПД-6 - совместно с согласующим усилителем Piezo Amplifier применяется для синхронизации с моментом впрыска дизельного топлива в системах без датчика движения иглы относительно старых дизельных двигателей. Датчик устанавливается на топливопровод одной из форсунок.

2400
3867 Датчик давления в цилиндре Px - для диагностики механики двигателя на холостом ходу (-1...+6Bar) + соединительный кабель

5900
4480 Усилитель Dx Amplifier - усилитель к датчику разрежения

2300
4082 Программно-аппаратный комплекс для измерения соотношения Воздух/Топливо Lambda Meter

22000
3729 Дополнительный комплект осциллографических щупов - штыревые щупы разной толщины, крокодилы с удлинителем, переходники 4-4 мм для токовых клещей, щупы-прокалыватели проводов (возможна комплектация по выбору)

Отдельный прайс

При заказе прибора обязательно сообщите требуемый набор опций. Незаказанные опции могут быть поставлены позже.

Доставка прибора осуществляется в любую точку России любым удобным для Вас способом - самовывозом, почтой, транспортной компанией ПЭК, курьерской службой Major Express.
