ИНФОРМАЦИЯ ПО САМОДИАГНОСТИКЕ
Диагностические разъемы - внешний вид, расположение, назначение выводов

Типы применяемых на Ford диагностических разъемов:

№	Внешний вид	Краткое описание	Марки и года (ориентировочно)	Подробная информация
1		6-ти контактный и одноконтактный разъемы (системы MCU и EEC-IV)	часть моделей 1980-1995 г.	Назначение выводов и расположение
2		6-ти контактный прямоугольный и одноконтактный разъемы (система Mazda MECS)	часть моделей 1988-1995 г.	Назначение выводов и расположение
3		17-ти контактный разъем	модели Ford, созданные совместно с Mazda - в частности, Ford Probe	Назначение выводов и расположение
4		3-х контактный треугольный и 5-ти контактный диагностический разъем	все модели 1989-1996 гг.	Назначение выводов и расположение
5		16-ти контактный разъем OBD-II в форме трапеции в салоне	все модели с 1996 г.	Назначение выводов и расположение

Тип разъема №3 - 17-ти контактный разъем

Марки и года (ориентировочно): модели Ford, созданные совместно с Mazda - в частности, Ford Probe

Назначение выводов диагностического разъема

Вывод		Назначение
FEN		Используется для считывания кодов самодиагностики двигателя
MEN		Используется для считывания кодов самодиагностики двигателя
TEN		Используется для считывания кодов самодиагностики двигателя
+B		Питание +12В
GND		Масса
FAT		Используется для считывания кодов самодиагностики АКПП
FBS		Используется для считывания кодов самодиагностики ABS
FAC		Используется для считывания кодов самодиагностики
FWS		Используется для считывания кодов самодиагностики
FSC		Используется для считывания кодов самодиагностики системы круиз-контроль
TAT		Используется для считывания кодов самодиагностики АКПП
TBS		Используется для считывания кодов самодиагностики ABS
TAC		Используется для считывания кодов самодиагностики кондиционера
TWS		Используется для считывания кодов самодиагностики
TSC		Используется для считывания кодов самодиагностики системы круиз-контроль
FAB		Используется для считывания кодов самодиагностики подушек безопасности
IG-		Выход с катушки зажигания - сигнал оборотов для подключения внешнего тахометра
GND		Масса
TFA		Используется для считывания кодов самодиагностики
F/P		Вывод реле бензонасоса (замыкание на массу включает бензонасос)
TAB		Используется для считывания кодов самодиагностики подушек безопасности

Типичное расположение: под капотом

Внешний вид

Примеры расположения разъема на отдельных моделях автомобилей Ford

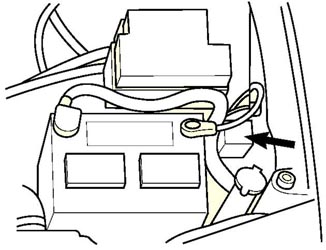

Ford Probe (1994-1998 гг.)

Расположение: в моторном отсеке около аккумулятора
