Автомобильный осциллограф с функциями генератора сигналов ОСА-М
и модульная диагностическая система МОДИС-М
Автомобильный цифровой осциллограф ОСА-М предназначен для визуального контроля одновременно пяти сигналов с целью проверки процессов, происходящих в электрических цепях автомобиля. По сравнению со своей предыдущей модификацией, а также в отличии от конкурентов, осциллограф ОСА-М имеет функцию генератора сигналов, что позволяет формировать различные сигналы управления исполнительными устройствами и имитировать работу датчиков систем управления. Кроме того, интересной особенностью комплекта является возможность проведения теста форсунок без их снятия с автомобиля (при покупке соответствующих опций - МОДИС-Давление и МОДИС-Коммутатор форсунок).
Осциллограф имеет 4 универсальных канала, специальный канал для подключения различных датчиков, например разряжения или давления, а также 2 отдельных канала датчиков высокого напряжения (ДВН) для просмотра сигналов вторичной цепи системы зажигания.
Осциллограф ОСА-М выполнен в виде внешнего модуля к ПК с подключением через USB. Питание осциллографа осуществляется от сети 220В или от бортсети диагностируемого автомобиля. Таким образом, комплект может использоваться как со стационарным компьютером, так и с ноутбуком, что обеспечивает полную мобильность.
Внешний интерфейс ПО осциллографа напоминает классический аналоговый осциллограф и максимально удобен в использовании. Осциллограф позволяет сохранять отображаемые осциллограммы в файл, а также сравнивать реальный сигнал с ранее сохраненным. Реализованы автоматический, ждущий и однократный запуск синхронизации осциллографа. Для автоматического поиска сигнала и настройки по нему существует режим "автонастройка". Предусмотрена возможность сохранения текущих настроек осциллографа с возможностью последующего вызова. Две независимые метки служат для измерения параметров сигнала. Настраиваемый эффект "послесвечения" предоставляет дополнительные возможности по анализу сигнала.
Технические характеристики
Количество универсальных каналов осциллографа | 5 |
Количество каналов высокого напряжения (для подключения емкостных датчиков) | 2 |
Количество лучей на экране ПК | до 5 |
Частота дискретизации осциллографа | 1 МГц (при просмотре одного канала) |
Диапазон развертки по горизонтали | от 0.01 мс/дел. до 5 с/дел. |
Разрядность АЦП | 12 Бит |
Диапазоны входных напряжений (переключаемые) | -15...+15 В -150...+150 В -50...+50 В -500...+500 В* -40...40 кВ (для ДВН) |
Коэффициент вертикального отклонения | 0.1...50 В/дел. 0.1...50 кВ/дел. |
Напряжение питания (от шины USB) | 9-15 В |
Потребляемый ток | до 350 мА |
Операционная система | Microsoft Windows 98/2000/XP (рекомендуется Windows XP) |
Системные требования к ПК | Не ниже PIII-PIV/1.5/256 |
* Переключение диапазона каналов 15/150B и 50/500В производится с помощью переключателей "х1/х10" на корпусе прибора.
Базовая комплектация осциллографа
Наименование | Количество | Фото |
Модуль обработки | 1 |
|
Адаптер питания ~220B | 1 |
|

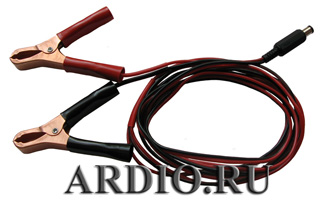

Адаптер питания от АКБ 12B | 1 |
|
Кабель экранированный универсальный (L=1,5 м) | 4 |
|
Комплект щупов-переходников: - "крокодил" - зажим-иголка | 4 2 |
|

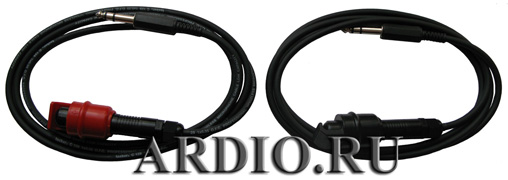

Кабель датчика высокого напряжения ДВН (L=1,5 м) | 2 |
|
Кабель датчика высокого напряжения СОР (L=1,5 м) | 1 |
|
Кабель генератора (L=1,5 м) | 1 |
|
Кабель USB A-B (L=3 м) | 1 |
|
CD с программным обеспечением | 1 |
|
Руководство по эксплуатации | 1 |
|
Цена базового комплекта осциллографа ОСА-М - 26000 руб. с НДС
(код товара - 3989)
Дополнительные опции
Код товара | Модель | Описание | Фото | Цена с НДС, руб. |

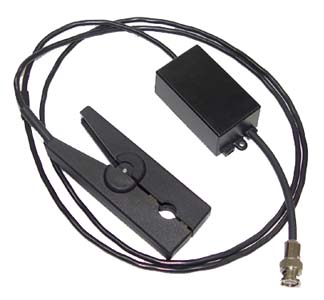

3634 | ОСА-Синх. | Кабель с индуктивным датчиком для синхронизации просматриваемых сигналов от высоковольтных импульсов вторичной цепи зажигания - подключается к одному из универсальных каналов осциллографа |
| 1800 |

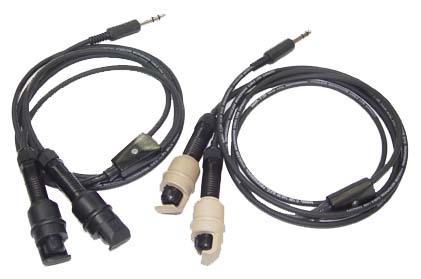

3650 | ОСА-DIS-4 | Жгут вторичной цепи Dis-4 состоит из двух кабелей, оканчивающихся парой согласованных датчиков высокого напряжения. Каждый кабель предназначен для наблюдения сигналов определенной полярности - положительной или отрицательной и маркирован соответственно белым и черным цветом. При диагностировании автомобилей, оснащенных системой DIS, подключаются оба жгута, а при работе с системами, оборудованными распределителями вторичного напряжения - только датчик отрицательной полярности |
| 3600 |
3735 | МОДИС-Давление | Комплект для измерения давления включает в себя: -модуль датчика давления (датчк, кабель и преобразователь тока); комплект для измерения компрессии в цилиндрах двигателя (штуцеры М14х1,25 L=125 мм и М14Х1,25 L=60 мм для подключения к свечному отверстию цилиндров двигателя, переходная футорка М14х1,25-М18х1,25, удлинитель штуцера компрессометра, разрядник); - комплект для измерения давления в топливной системе (угольник 7/16” (1 шт.) для подключения к топливной системе распределенного впрыска ВАЗ, угольник М16х1,5 и штуцер М16х1,5 в для подключения к топливной системе центрального впрыска ВАЗ, штуцера М12х1,5, М12х1,25 для подключения к топливной системе ГАЗ). |
| 9100 |
3736 | МОДИС-ДТ500 | Датчик тока на 500 А для измерения и снятия осциллограмм зарядного и стартерного тока |
| 2400 |
3774 | МОДИС-ДТ50 | Датчик тока на 50 А для измерения малых токов |
| 2400 |
4002 | МОДИС-Разрежение | Модуль датчика разрежения предназначен для визуализации изменений разрежения в системах автомобиля; состоит из датчика c преобразователем сигнала, установленного на кабеле и трубки с тройником для подключения к автомобилю |
| 2400 |
4003 | МОДИС-Коммутатор форсунок | Коммутатор форсунок предназначен для подключения выхода генератора-имитатора модуля ОСА-М к форсункам бензиновых двигателей. Используется при проведения режима "Тест форсунок" |
| 2400 |

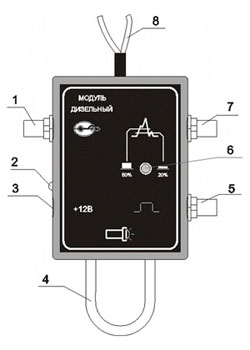

3734 | МОДИС-Дизель | Комплект для диагностики дизельных двигателей. Позволяет просмотреть осциллограмму впрыска. Содержит вывод для синхронизации бензинового стробоскопа при работе с дизелями. В комплекте накладной датчик 6 мм. (по заказу возможна поставка датчиков другого диаметра) |
| 13600 |
3076 | БПЦ | Разветвитель сигналов для параллельного подключения к электронным блокам управления, который существенно ускоряет получение всех основных сигналов системы управления двигателем и пр. |
| 29000 |
3741 | ПО МОДИС | Программное обеспечение с расширенными функциями (расширенная поддержка специальных режимов проверки системы зажигания, датчиков кислорода, дизельных двигателей, встроенная справочная система и пр.) |
| 4500 |

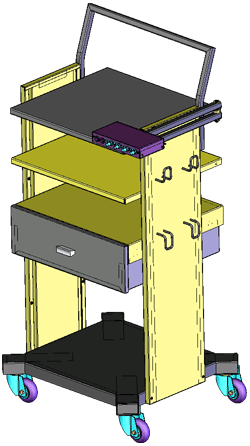

4004 | МОДИС-УС12К | Стойка для размещения и хранения диагностического оборудования и инструмента |
| 12300 |
Внимание! Предлагается также специальная комплектация со скидкой:
МОДИС-М-Медиум (код товара 4396) - включает автомобильный осциллограф ОСА-М с набором опций "датчик синхронизации + датчик тока на 500А + ПО МОДИС + жгут вторичной цепи DIS-4 + комплект для измерения давления + коммутатор форсунок + модуль датчика разрежения" по цене 44800 руб. с НДС (вместо 45000 руб. при покупке осциллографа и перечисленных опций по отдельности).

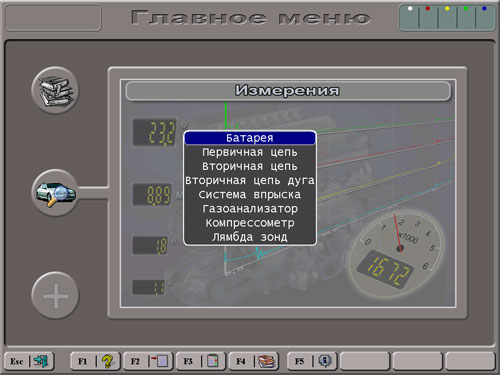

Главное меню МОДИС

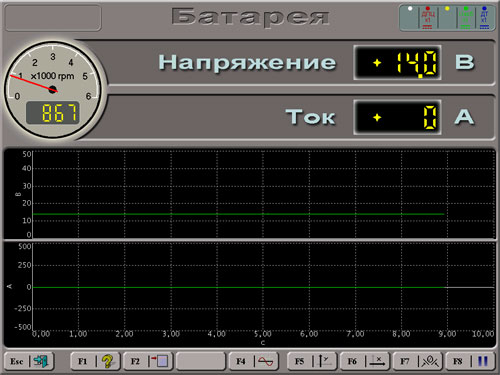

МОДИС - Режим батарея

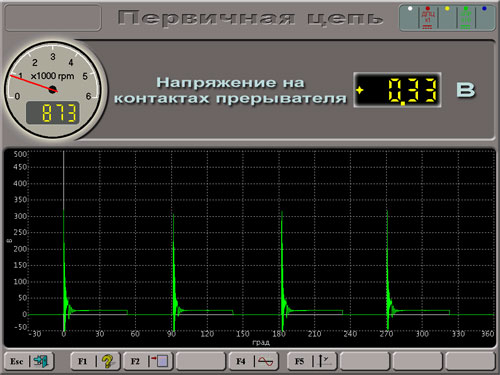

МОДИС - Режим первичная цепь - Парад
МОДИС - Режим первичная цепь - Растр

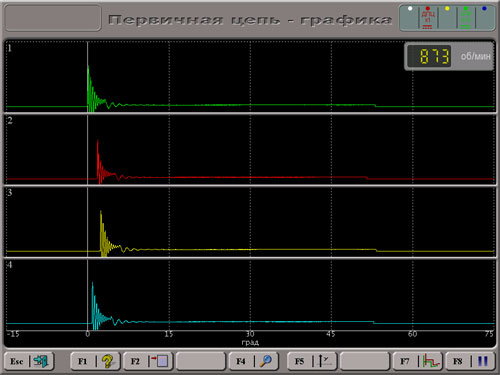

МОДИС - Режим первичная цепь - Наложение

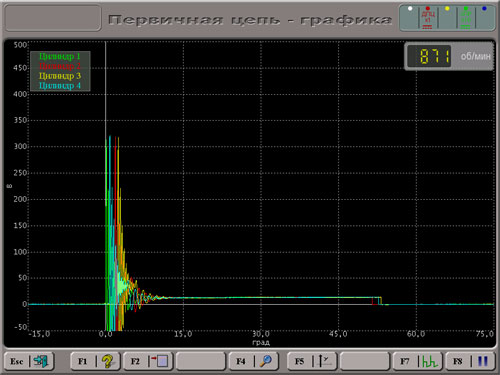

МОДИС - Режим вторичная цепь - Графика

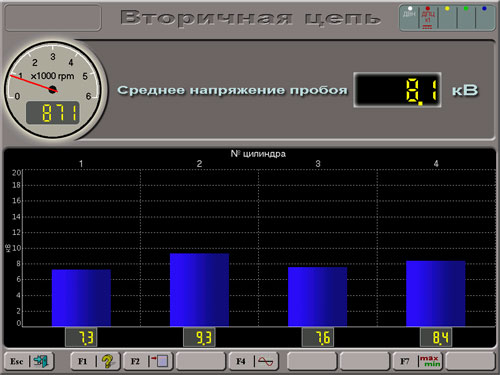

МОДИС - Режим вторичная цепь - Напряжение пробоя
МОДИС - Режим вторичная цепь - Напряжение и время горения

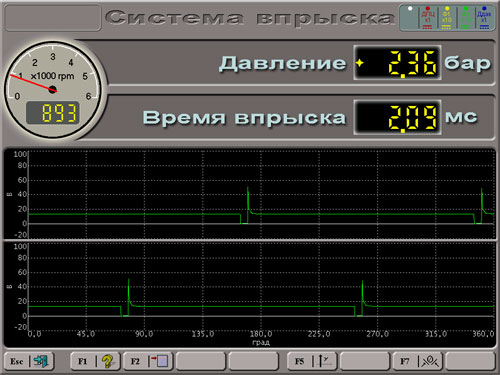

МОДИС - Анализ системы впрыска

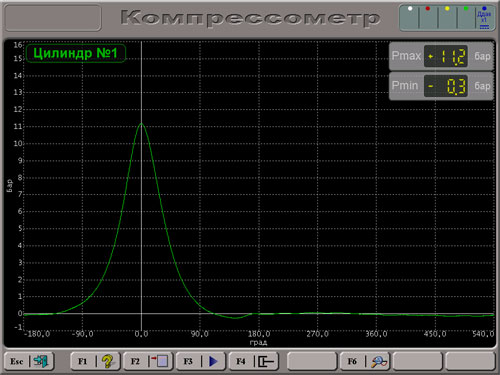

МОДИС - Анализ давления в цилиндре

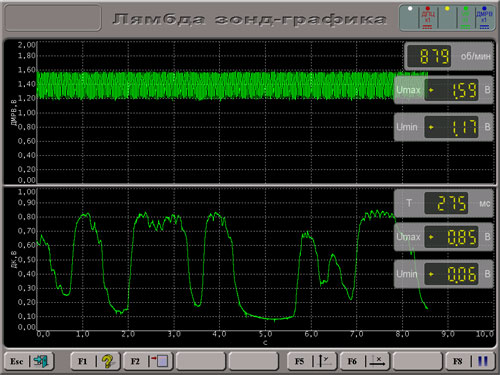

МОДИС - Режим просмотра данных лямбда зонда и ДМРВ

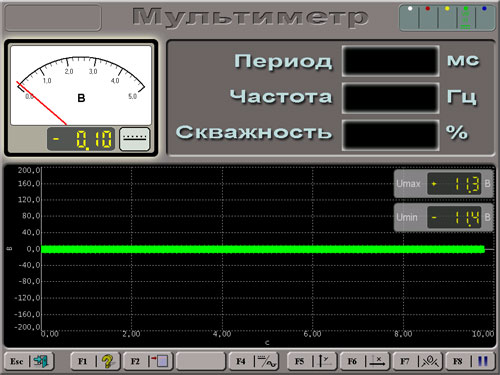

МОДИС - Режим вольтметра
МОДИС - Пример подсказки по подключению датчиков

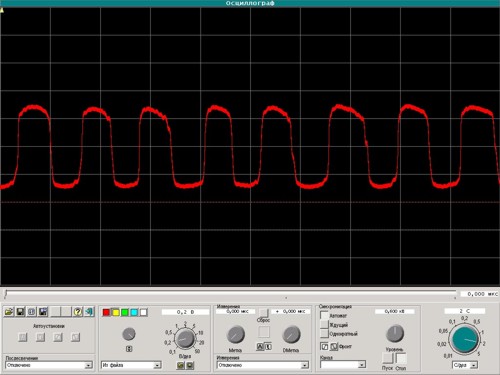

Примеры работы осциллографа ОСА (базовый комплект)

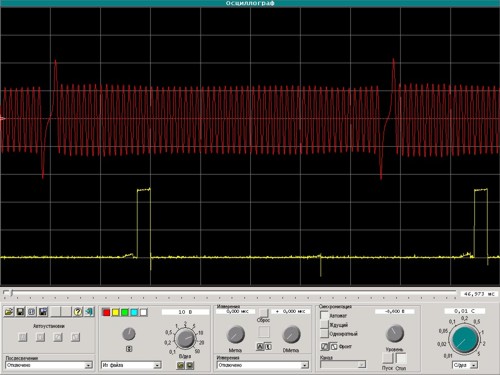

Сигнал с датчика положения коленчатого вала (ДПКВ) и сигнал управления от ЭБУ на модуль зажигания ВАЗ-2109

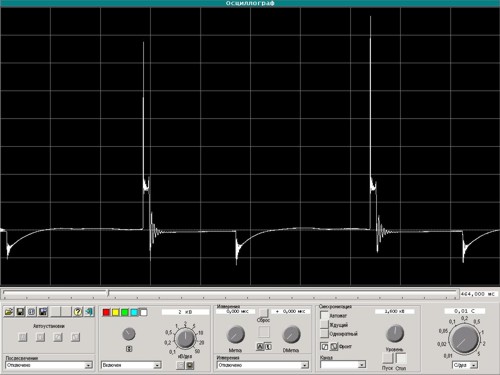

Сигнал вторичной цепи ВАЗ-2109
Сигнал лямбда-зонда (холостые обороты)
Внимание! Данный комплект не имеет ничего общего с диагностическим прибором MODIS фирмы SUN.
Данный товар больше не поставляется! В качестве замены рекомендуем комплект автомобильный цифровой осциллограф USB Autoscope III.
